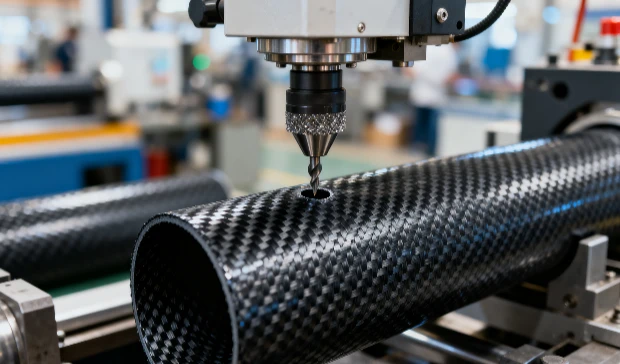

Како избушити рупе у цевима од угљеничних влакана без пуцања или раздвајања
Како бушите чисте, прецизне рупе у цевима од угљеничних влакана без изазивања пукотина, извлачења{0}} влакана или унутрашњег раслојавања?
Ово је једно од најчешћих питања које чујемо од инжењера и ОЕМ купаца кадацеви од угљеничних влаканапрећи са дизајна на стварну производњу.
За разлику од метала, цеви од угљеничних влакана су анизотропне композитне структуре. Неправилно бушење може трајно оштетити ламинат, ослабити путеве оптерећења и значајно скратити век производа. Због тога искусни купци често процењују не само сам материјал, већ и добављача цеви од угљеничних влакана и њихову способност машинске обраде.
Овај чланак објашњава како правилно избушити рупе у цевима од угљеничних влакана, који алати и параметри су најважнији и како професионални добављачи цеви од угљеничних влакана избегавају уобичајене кварове.
Зашто се бушење цеви од угљеничних влакана разликује од метала
Цеви од угљеничних влакана су направљене од слојевитих влакнастих тканина повезаних смолом. Приликом бушења:
Влакна се могу цепати уместо смицања
Смола се може прегрејати и омекшати
Унутрашњи слојеви се могу одвојити (делминација)
За разлику од челика или алуминијума, угљенична влакна се не деформишу пластично. Свака грешка током бушења постаје трајно оштећење структуре.
Због тога се бушење цеви од угљеничних влакана сматра процесом композитне обраде, а не једноставним прављењем{0}} рупа.
Избор праве бургије за цеви од угљеничних влакана
Једна од највећих грешака је коришћење стандардних бургија за метал.
Професионална обрада цеви од угљеничних влакана обично користи:
Дијамантска{0}}бургија са премазом
Композитне бушилице од чврстог карбида
Дизајн бургије са тачкама или степеницама
Ови алати су дизајнирани да чисте секу влакна уместо да их извлаче. Поуздан добављач цеви од угљеничних влакана увек ће изабрати алат на основу дебљине зида цеви, оријентације влакана и система смоле.
Коришћење погрешног бита често доводи до:
Неравнине на ивици рупе
Избијање влакана на излазној страни
Микро{0}}пукотине невидљиве голим оком
Брзина бушења, брзина помака и контрола топлоте
Топлота је скривени непријатељ приликом бушења цеви од угљеничних влакана.
Најбоље праксе укључују:
Велика брзина вретена, ниска брзина помака
Континуирано сечење без паузе у средини{0}}отвора
Без агресивног притиска
Прекомерна топлота може да изазове омекшавање смоле, што смањује прецизност рупе и дугорочну-снагу. Многи напредни добављачи цеви од угљеничних влакана користе ЦНЦ обрадне центре са контролисаним параметрима за одржавање конзистентности.
Подупирање цеви да би се спречило одвајање
Цеви од угљеничних влаканаморају бити правилно подупрте током бушења.
Уобичајене професионалне методе укључују:
Унутрашњи носач трна
Прилагођени В-блок уређаји
Подложне плоче на излазној страни
Без унутрашње подршке, бургија може да раздвоји слојеве док излази из цеви. Ово унутрашње оштећење можда није видљиво, али може драстично смањити снагу торзије и савијања.
Ово је један од разлога зашто ОЕМ купци често преферирају готове цеви директно од квалификованог добављача цеви од угљеничних влакана уместо да их накнадно-обрађују у кући-.
Суво бушење у односу на мокро бушење: шта ради боље?
Већина цеви од угљеничних влакана се буши сувом обрадом, али уз строгу контролу прашине.
Кључна разматрања:
Прашина од угљеничних влакана је проводљива и штетна ако се удише
Топло се препоручују системи за вакуумску екстракцију
Мокро бушење се може користити у посебним случајевима, али захтева компатибилност са смолом
Професионални добављач цеви од угљеничних влакана пратиће стандарде индустријске безбедности и штитиће и квалитет производа и оператере.
Уобичајене грешке при бушењу које треба избегавати
На основу стварног искуства у производњи, најчешће грешке укључују:
Користећи стандардне ХСС бушилице за метал
Примена прекомерне силе надоле
Игнорисање подршке{0}}на излазној страни
Бушење преблизу ивицама цеви
Прескакање пост{0}}инспекције бушења
Ове грешке се често дешавају када се цеви од угљеничних влакана третирају као метални делови, а не као конструисани композити.
Како добављачи цеви од угљеничних влакана обезбеђују квалитет рупа
Искуснидобављачи цеви од угљеничних влаканаобично имплементира:
Пре{0}}провера процеса обраде
Пробно бушење на епруветама за узорке
Визуелни и димензионални преглед
Завршна обрада ивица или ивица ако је потребно
Неки добављачи такође врше механичка испитивања на избушеним узорцима како би потврдили да постављање рупа не угрожава структуралне перформансе.
Завршне мисли: способност обраде је важна колико и материјал
Знати како да бушите рупе у цевима од угљеничних влакана није само вештина радионице-већ одражава свеукупну техничку способност добављача цеви од угљеничних влакана.
За ОЕМ купце, права вредност лежи у добављачима који разумеју:
Понашање композитне структуре
Ризици од стреса изазваног обрадом{0}}
Захтеви за{0}}специфичне перформансе апликације
Када се бушење обави правилно, цеви од угљеничних влакана задржавају своју снагу, прецизност и поузданост-баш оно што захтевају напредне индустријске и ваздухопловне примене.
